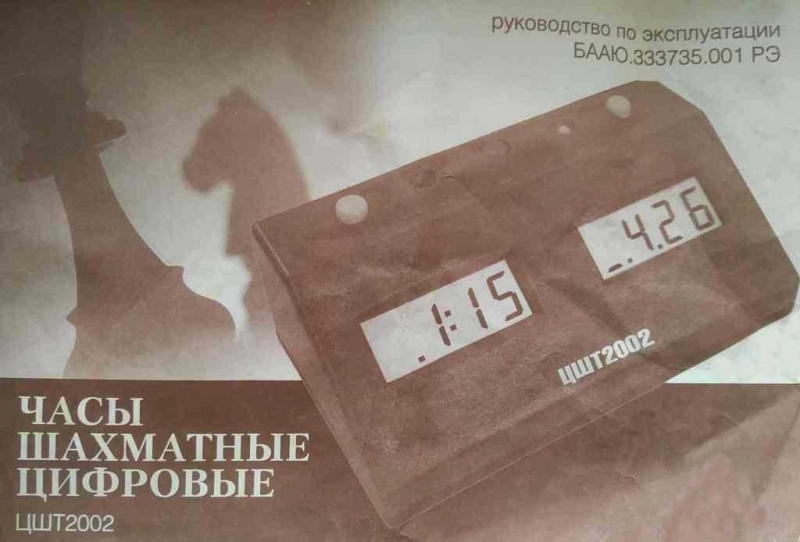

ЧАСЫ ШАХМАТНЫЕ ЦИФРОВЫЕ «ЦШТ-2002»

(РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ)

1. ОБЩИЕ УКАЗАНИЯ

Часы шахматные цифровые ЦШТ2002 соответствуют Правилам шахмат ФИДЕ.

Часы представляют собой два программируемых таймера работающих поочередно и показывают время оставшееся партнерам до конца партии или промежуточного периода, и счетчик ходов. Общее время игры состоит из одного, двух или трех периодов. Устанавливается число ходов, которые должны быть выполнены в заданный период времени. А последнем периоде должны быть выполнены все ходы. Время, накопленное игроком в одном периоде, добавляется к его времени на следующий период. Время периода может увеличиваться за счет фиксированного дополнительного времени на ход.

Каждый циферблат имеет «флажок» (п. 6.3 Правил шахмат ФИДЕ), который появляется за минуту до конца текущего периода (верхняя горизонтальная риска первого знака циферблата) и «падает» по его окончанию. Если к этому моменту времени заданное число ходов выполнено, то флажок исчезает и обоим партнерам автоматически добавляется время следующего периода. Если ходы не выполнены, а игра продолжается (п. 6.9 Правил шахмат ФИДЕ), то у игрока просрочившего время, флажок повысает в вертикальном положении (верхняя левая вертикальная риска), его часы останавливаются на нулевых значениях. Часы партнера продолжают функционировать до остановки часов или падения его флажка, который при этом исчезает. Таким образом, после падения обоих флажков можно установить какой из них упал первый (п.6.12, п.10.3 Правил шахмат ФИДЕ).

Во время игры арбитр или игроки могут остановить часы, а затем их запустить (п.6.13, п.В7 Правил шахмат ФИДЕ), арбитр может произвести корректировку времени и числа ходов (п.10.2, п.13.4, п.13.5 Правил шахмат ФИДЕ).

2. РАСПОЛОЖЕНИЕ ОРГАНОВ УПРАВЛЕНИЯ И ИНДИКАЦИИ

Часы состоят из следующих основных частей (рис.1): корпуса, в котором расположены все составные части часов, индикаторов, кнопок переключения часов, 2-х светодиодов. В нижней части корпуса расположены переключатель режимов работы, кнопка включения - отключения часов, отсек со вставленной кассетой для установки элементов питания, закрывающейся специальной крышкой.

3. УСТАНОВКА И ЗАМЕНА ЭЛЕМЕНТОВ ПИТАНИЯ

Для установки или замены элементов питания необходимо:

- установить переключатель режимов положение I;

- открыть крышку отсека питания, отжав для этого защелки с одного края крышки, а потом с другого;

- установить в соответствующие места вкладыша элементы питания /тип С или АА/, в случае замены, вынуть из вкладыша использованные, при этом необходимо соблюдать полярность в соответствии с маркировкой на часах.

Внимание! Используйте только щелочные (alkaline) элементы питания.

Выключить и включить часы кнопкой включения-выключения. На левом циферблате появится индикация:

, что означает игру из одного периода с 5 минутами на партию, на правом циферблате символ:

который указывает на отсутствие дополнительного времени на ход, часы готовы к работе.

Переключив переключатель режимов а положение II, можно приступить к игре блиц.

4. ВКЛЮЧЕНИЕ И ВЫКЛЮЧЕНИЕ ЧАСОВ

Включение и выключение часов производится кнопкой включения-выключения (рис.1). Перед включением переключатель режимов нужно установить в положение I для проверки установленного контроля времени. При включении часов производится автоматический контроль разряда элементов питания. Если на циферблате появилась надпись:

то элементы питания надо заменить. После первого появления надписи часы могут еще работать не меньше 20 часов. Для продолжения часов после появления выше указанной надписи без смены батареек необходимо нажать среднюю кнопку. Часы включены, установлен режим проверки и настройки, вторая цифра левого индикатора мигает. На циферблате отражен последний игравшийся контроль времени. Если параметры этого контроля времени нет необходимости изменять, можно установить переключатель режимов в положение II и начать игру.

5. РЕЖИМ ПРОВЕРКИ И НАСТРОЙКИ

5.1 Проверка контроля времени

Контроль времени (в дальнейшем контроль) - это данные о времени каждого периода, числе ходов и дополнительном времени на ход.

Для проверки какой контроль установлен в часах необходимо:

- установить ползунок переключателя режима и настройки в положение I;

- включить часы (если они были выключены) кнопкой включения — выключения.

Внимание! При первом включении часов, а также при смене элементов питания, в ячейки памяти вводятся три запрограммированные на заводе-изготовителе контроля. Данные об этих контролях приведены в табл. 1. Эта таблица построчно выводится на циферблаты часов. Строки поочередно вызываются левой кнопкой, после седьмой строки идет первая. Номер строки (цифра с точкой) указывается первой левого циферблата.

Первая и вторая строки — однопериодный контроль по 5 мин. на партию (можно редактировать).

Строки 3 и 4 — двухпериодный контроль. Первый период 1 час 15 мин. на 40 ходов, второй период длительностью 15 мин., кроме того установлено 30 сек. на ход, начиная с первого.

Строки 5, 6 и 7 — трехпериодный контроль. Время первого и второго периодов (5 и 6 строки) на заводе-изготовителе установлены равными нулю, а в третьем периоде (строка 7) установлено время 1 ч. 30 мин на всю партию и дополнительное время 30 с. на ход начиная с первого хода. Таким образом трехпериодный контроль превращен в однопериодный.

Заложенные на заводе-изготовителе контроли можно изменить (п. 5.2). Проверка измененных контролей осуществляется аналогично.

Выбрав при помощи левой кнопки необходимый контроль, независимо от того какая строка выбранного контроля отображается на циферблате, можно установить переключатель режимов в положение II и начать игру.

5.2 Изменение параметров контроля времени

При включении часов в режиме проверки и настройки на циферблатах отображается контроль, который был при выключении часов (1, 2 или 5 строка). Изменение значения мигающей цифры или символа осуществляется нажатиями правой кнопки часов. Перемещение «мигания» вдоль строки, осуществляется средней кнопкой часов. Установив нужный контроль можно переключаться в режим игры или выключить часы. В обоих случаях параметры измененного контроля времени сохраняются, заменяя при этом ранее установленный контроль.

Время периода может устанавливаться от 1 мин. до 3 ч. 59 мин. С дискретностью 1 мин., дополнительное время на ход от 1 с. до 3 мин. 59 с. с дискретностью 1 с., а число ходов от 1 хода до 99 ходов.

В процессе игры при корректировке или накоплении за счет дополнительного времени максимальное время периода не должно превышать 4 ч. 15 мин. Максимальное число считываемых ходов — 255.

5.3 Возможные варианты параметров контроля времени

5.3.1 Однопериодный контрорль времени

Информация об однопериодном контроле расположена на первой и второй строках. Только этот контроль позволяет играть партию с гандикапом. Для каждого игрока основное время на всю партию и дополнительное время на ход устанавливается отдельно.

Основное время устанавливается на левом циферблате в часах (второй знак) и минутах (3 и 4 знаки), дополнительное время — на правом циферблате в минутах (второй знак) и секундах (знаки 3 и 4).

Для левого игрока используется первая строка, для правого вторая. Установкой символа на месте второго знака первой строки, выбирается способ использования дополнительного времени.

Значение символов и дополнительные контроли приведены в п.5.3.4 и п. 5.3.5.

5.3.2 Двухпериодный контроль времени

Этот контроль расположен на третьей и четвертой строках. Для обоих игроков на третьей строке устанавливается основное время первого периода (знаки 2, 3 и 4 левого циферблата) и число ходов (знаки 3 и 4 правого циферблата), а на четвертой строке — основное время второго периода (знаки 2, 3 и 4 левого циферблата) и дополнительное время на ход (знаки 2, 3 и 4 правого циферблата). Двухпериодный контроль можно использовать как однопериодный с одинаковыми условиями для обоих игроков (п.5.3.5).

5.3.3 Трехпериодный контроль времени

Этот контроль расположен на пятой, шестой и седьмой строках. Параметры контроля одинаковы для обоих игроков. На пятой строке устанавливается основное время первого периода (знаки 2, 3 и 4 левого циферблата) и число ходов в первом периоде (знаки 3 и 4 правого циферблата), на шестой строке — основное время второго периода (знаки 2, 3 и 4 левого циферблата) и число ходов во втором периоде (знаки 3 и 4 правого циферблата), на седьмой строке — основное время третьего периода (знаки 2, 3 и 4 левого циферблата) и дополнительное время на ход (знаки 2, 3 и 4 правого циферблата). Трехпериодный контроль можно запрограммировать как двух или однопериодный (п.5.3.5).

5.3.4 Значение символов (табл.2)

С помощью символов №1 - №5 устанавливаемых на месте первого знака правого индикатора, в строках 1,4 и 7 определяется момент, с которого начинает прибавляться фиксированное дополнительное время на каждый ход, а также механизм его использования — по «Фишеру» или по «Бронштейну».
