«Противопехотная мина МОН-90»

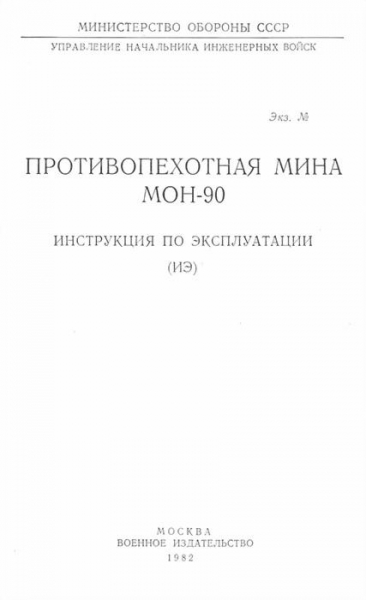

Противопехотная мина МОН-90 (fb2) - Противопехотная мина МОН-90 (Инструкция по эксплуатации) 564K скачать: (fb2) - (epub) - (mobi) - Министерство обороны СССР

НАЗНАЧЕНИЕ

Мина противопехотная осколочная, направленного поражения МОН-90 предназначается для минирования местности и различных дефиле (подступы к мостам и переправам, берега в местах высадки десанта, улицы в населенных пунктах, дороги в горах и лесу и т. п.).

ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСИКИ

Тип Осколочная, направленного поражения

Масса, кг 12,1

Масса заряда (ПВВ-5А), кг 6,2

Масса комплекта в упаковке, кг 23

Габаритные размеры, мм

длина 345

ширина 153

высота 202

Количество осколков, шт. 2000

Угол разлета убойных осколков 120°

Ширина зоны сплошного поражения на дальности 90 м, м 60

Дальность разлета осколков корпуса и узлов крепления в тыльном и боковом направлении, м до 100

Средства взрывания ЭДП, ЭДП-р, МД-5М, ВЗД-6ч, ВЗД-144, МВЭ-72

Температурный диапазон применения от +50 до –50 °C

Способ установки Вручную

СОСТАВ КОМПЛЕКТА МИНЫ

В один комплект мины МОН-90 (рис. 1) входят мина неокончательно снаряженная (1 шт.) и приспособления для установки: штырь 7 (1 шт.), рукоятка 2 (1 шт.), штанги 4 (2 шт.), втулки 5 для крепления электродетонаторов ЭДП (2 шт.), гвозди 3 (4 шт.), футляры для средств взрывания (2 шт.).

Рис. 1. Комплект мины МОН-90:
