История создания

В 1950-1960-е гг. работы по созданию самолетов с вертикальным взлётом и посадкой ( СВВП) начались во мно­гих странах мира, но до стадии серийного

производства СВВП довели только в Вели­кобритании и СССР.

В СССР работы в области СВВП перешли в практическую стадию в 1956 году- нача­лись летные испытания экспериментального вертикально взлетающего аппарата «Турбо­лет» конструкции А. Н. Рафаэлянца.

Следующим шагом к полноценному СВВП стал экспериментальный само­лет Як-36. Проектирование самолета на­чалось согласно постановлению СМ СССР от  30 октября  1961 года, которое предус­матривало разработку одноместного ис­требителя-бомбардировщика с двумя подъемно-маршевыми двигателями. Про­ектно-конструкторские работы по Як-36 начались в 1962 году. Силовая установка состояла из двух ТРД Р27 -300 тя­гой по 5300 кгс, оснащенных поворот­ными насадками на соплах. Испытания Як-36 на режиме висения проводились в 1963 году (летчик-испытатель Ю.А.  Гар­наев), а в марте 1964-го летчик-испыта­тель В.Мухин выполнил на Як-36 первый полет по полному профилю-с верти­кальным взлетом, горизонтальным поле­том по-самолетному и вертикальной по­садкой. Публичный показ Як-36 состоялся на авиационном параде в Домодедово в  1967 году.

ВВС заинтересованности в Як-36 не про­явили. Объективно, Як-36 в силу неспособ­ности нести сколь-нибудь существенную боевую нагрузку боевым самолетом стать не  мог.  Предложение А. С. Яковлева о по­стройке опытной серии из 1 0-12 машин поддержки «в верхах» не получило.

Успех или неуспех любого летательного аппарата во многом определяется силовой установкой. Поэтому А. С. Яковлев настаивал

на создании нового подъемно-маршевого  двигателя,  но на его разработку с чистого листа требовалось несколько лет. Альтерна­тивный вариант СВВП с комбинированной силовой установкой из одного подъемно­-маршевого ТРД Р27В-300 и двух подъемных двигателей РД36-35ФВ предложила группа конструкторов яковлевекой фирмы во главе с С. Мордвиновым.

25 января 1968 года маршал авиации К.А. Вершинин утвердил тактико-техниче­ские требования к легкому штурмовику вер­тикального взлета и посадки Як-36М. Са­молет предназначался как для ВВС,  так и для ВМФ, но вскоре единственной заин­тересованной в самолете стороной остался флот.  Государственные испытания морского Як-36М проходили в ГНИКИ ВВС.

Стендовые испытания первого Як-36М начались в апреле 1970 года, а в сентя­бре того же года на нем выполнили пер­вое свободное висение (до этого висения отрабатывали на стенде- «на привязи» ). Первый полет летчик-испытатель В.  Му­хин выполнил на втором опытном Як-36М 2 декабря 1970 года с выполнением взле-

та по-самолетному и укороченной посадкой. Первый полет по полному профилю с вер­тикальными взлетом и посадкой выполнил 25 февраля 1972 года летчик-испытатель М.С.  Дексбах.

Для испытаний самолета на корабле ко­мандование ВМФ выделило противоло­дочный крейсер-вертолетоносец «Мо­сква». Испытания на нем начались в ноябре 1972 года в Феодосийском заливе. Взлетев утром  1 8 ноября с аэродрома Кировское, М.С. Декебах  выполнил  посад­ку на палубу  крейсера  «Москва». По прика­зу командующего авиацией ВМФ  маршала авиации И.И.  Борзова в вахтенном журнале корабля была сделана запись:  «День рож­дения палубной авиации».  Первый полет по полному  профилю с крейсера «Москва» М.С.  Декебах  выполнил на Як-36М 22  ноя­бря  1972  года.

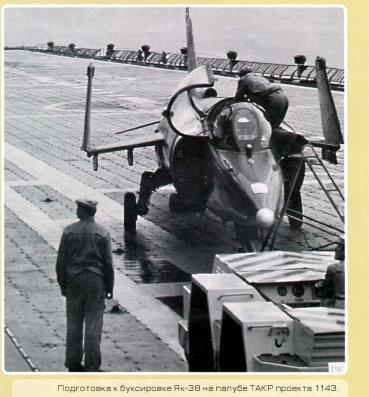

На вооружение самолет Як-36М был при­нят  под наименованием Як-38 в октябре 1976 года. Длительный период летных испы­таний и доводки самолета объясняется,  пре­жде всего,  его новизной. В ходе испытаний не был потерян ни один опытный Як-36М

Конструкция

Одноместный легкий штурмовик вертикального взлета и посадки Як-38 предназначен для поражения надводных и наземных целей днем в про­стых метеоусловиях и ведения визуальной разведки, самолет обладает ограниченными возможностями по уничтожению воздушных целей. Як-38 представляет собой цельнометаллический среднеплан нор­мальной азродинамической схемыс комбинированной силовой

установкой.

Фюзеляж: состоит из носовой и хво�овой частей. В носовой части разм­

щены отсеки оборудования, герметичная кабина, отсек подъемных двигателей,  то­пливный бак и отсек подъемно-маршевого двигателя. В хвостовой части расположены поворотные насадки подъемно-маршевого двигателя и топливный бак.

Крыло: внешние секции стре­ловидного (стреловидность по передней кромке 45•) крыла с ярко выражен­ной отрицательной У-образностью (-6•) выполнены для удобства размещения на корабле складывающимися вверх. Неподвижная часть крыла снабжена ще­левыми закрылками, имеющими два по­ложения- 0^о(убраны) и 35° (выпущены). Элераны установлены на складывающихся частях крыла.

Планер самолета выполнен, глав­ным образом,  из алюминиевых сплавов. Хво­стовое оперение включает киль с рулем на­правления и стабилизатор с рулями высоты.

Шасси трехопорное, с носовой опорой полностью убирается в фюзеляж.

Все опоры шасси одноколесные. Для со­кращения длины пробега в случае посад­ки по-самолетному используется тормоз­ной парашют.

Силовая установка: ком­бинированная.  состоит из одного подъем­но-маршевого турбореактивного двигате­ля Р27В-3000 и двух подъемных двигателей

РД36-35ФВ. Подъемно-маршевый двигатель уста­новлен в средней части фюзеляжа,  воздухо­заборники расположены по бокам кабины летчика. Сопло двигателя снабжено двумя по­воротными насадками, позволяющими изме­нять направление вектора тяги;  перевод наса­

док сопла из вертикального в го�ризонтальное занимает б секунд. Подъемно-маршевый дви�тель работает на всех этапах полетаДва подъемных двигателя установле­ны тандемом под углом 1^о· к вертикали в фюзеляже за кабиной летчика и работа­

ют только на взлете и посадке. Воздухоза­борники подъемных двигателей находятся в верхней части фюзеляжа и закрываются в горизонтальном полете створкой. Соп­ла двигателей закрываются в горизонталь­ном полете двумя створками. вертикального взлета и посадки и пере­ходных режимах обеспечивается реак­тивной системой со струйными рулями, воздух для работы которых отбирается от  подъемно-маршевого двигателя. Сопла струйных рулей расположены в за концов­ках крыла (по одному), в носовой и хво­стовой частях фюзеляжа. Для управления самолетом в полете используется тради­ционная система с жесткой механической проводкой, в контур управления рулем высоты и элеранами включены необра­тимые гидроусилители.  Струйная и ме­ханическая системы управления связаны между собой. Повышение эффективности управления самолетом по тангажу на ре­жимах вертикального взлета и посадки достигается за счет изменения дифферен­циальной тяги подъемных и подъемно­-маршевого двигателей.

Кабина: в герметичной кабине лет­чика установлено катапультное кресло К-36ВМ,  оборудованное автоматической системой принудительного катапульти­рования СК-ЭМ на переходных режимах, режимах вертикального взлета и посадки.

БРЭО: на самолете Як-38 установле­на система автоматического управления САУ-36, состав бортового оборудования самолета обеспечивает выполнение по­летов днем и ночью в простых и сложных метеоусловиях. Целевое оборудование включает оптический прицел АСП-ПФ-21 и контейнерную аппаратуру «Дел�а-НГ2» радиокомандного наведения УР «воздух­поверхность» Х-23 (контейнер подвеши­

валея на пилоне под крылом).

Вооружение: встроенного во­оружения самолет не имеет. Для подве­ски вооружения предназначены четыре подкрыльевых пилона. В ассортимент подвесного вооружения входят унифици­рованные пушечные контейнеры УПК-23-250 с пушкой калибра 23 мм, УР «воздух -воздух» Р-60, УР «воздух- поверх­ность» Х-23 и Х-25,  блоки НАР различно­го калибра,  свободнопадающие авиабом­бы калибра до 250 кг, разовые бомбовые кассеты и зажигательные баки;  предус­мотрена возможность подвески допол­нительных топливных баков емкостью по 500 л. Общая масса боевой нагрузки составляет 2000 кг.
